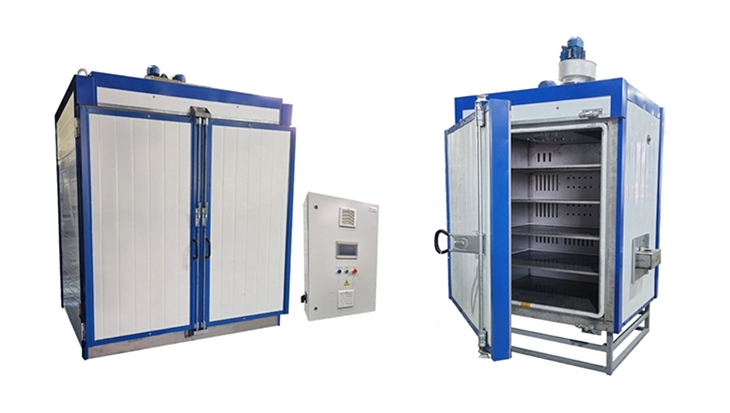

Сушильная камера тупикового типа взрывозащищенного исполнения предназначена для осуществления процесса сушки ЛКП согласно заданным программам и параметрам.
Корпус камеры собран из окрашенных металлических профилей, слоя базальтовой теплоизоляции и трехслойных теплоизолирующих панелей с утеплителем высокой плотности из минеральной ваты на базальтовой основе в качестве наружной обшивки. Стены внутри камеры выполнены из оцинкованной или нержавеющей стали.

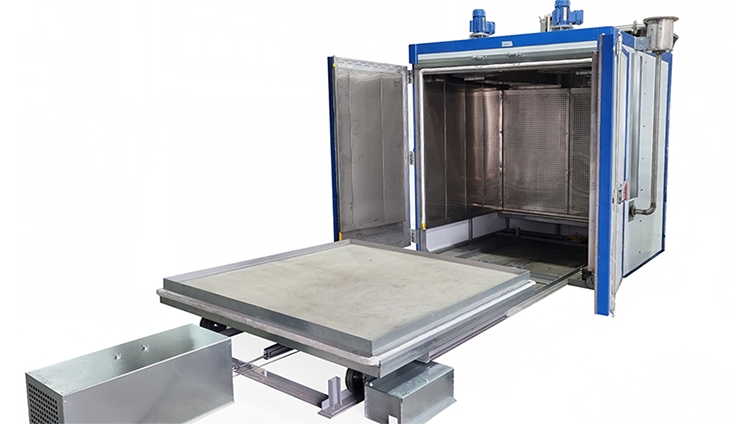

При необходимости внутри камеры могут быть установлены перфорированные или сетчатые стеллажи/полки для размещения изделий. Материал – оцинкованная или нержавеющая сталь. Также пол камеры может быть оборудован направляющими/рельсами для закатывания тяжелых тележек с изделиями как вручную, так и оборудованных электроприводом. По периметру дверного проема, для герметизации предусмотрен термостойкий уплотнитель, обеспечивающий минимальные теплопотери. Ворота распашные теплоизолированные, на усиленных петлях, с внутренней обшивкой из оцинкованной или нержавеющей стали и запором с надежной фиксацией.
Конструкция корпуса камеры обеспечивает сохранение достигнутой температуры внутри камеры в течение длительного времени, не допуская нагрева наружных стенок.
Нагрев камеры осуществляется равномерно распределенным потоком воздуха. Воздух нагревается электрическим, взрывозащищенным нагревателем (ТЭН), установленным внутри камеры в отдельном коробе внутреннего воздуховода.
Циркуляцию воздуха в камере обеспечивают теплостойкие взрывозащищённые вентиляторы (смонтированы на крыше камеры), прокачивающий воздух через нагреватель и систему воздуховодов внутри камеры. Система воздуховодов в камере предназначена для равномерного распределения воздуха по объему камеры. Вытяжной искробезопасный вентилятор (смонтирован на крыше камеры) с взрывозащищенным теплостойким двигателем удаляет продукты сушки в атмосферу.
Система управления камеры оснащена регулятором температуры на основе программируемого контроллера с сенсорным (touch-screen) дисплеем, установленным в корпусе шкафа общепромышленного назначения.
Система управляет нагревом, выдержкой на заданное время при установленной температуре и охлаждением камеры. Циклы сушки программируются, циклограммы процессов сохраняются в памяти и могут быть архивированы, например, на flash-карту или любой другой USB-накопитель. Шкаф управления устанавливается рядом с камерой или, при необходимости, может быть вынесен в другое помещение и соединен с камерой взрывозащищенным кабелем.
Камера – моноблок и поставляется в собранном виде (корпус), внешнее оборудование - в отдельной упаковке.
Комплектация камеры
1. Корпус камеры
2. Ворота термоизолировнные распашные одно/двустворчатые
3. Блок ТЭН взрывозащищенный
4. Вентилятор вытяжной искробезопасный с взрывозащищенным двигателем теплостойкий
5. Вентилятор циркуляционный искробезопасный с взрывозащищенным двигателем теплостойкий
6. Клапан обратный
7. Воздуховод внутренний
8. Шкаф управления
9. Пульт управления взрывозащищенный
10. Датчики
11. Документация (паспорт, инструкция по эксплуатации, чертежи, схемы, сертификаты)
*Камера поставляется без комплекта внешних воздуховодов для подвода к общей вентиляционной системе цеха и электромонтажных изделий для крепления кабелей к конструкциям цеха.
| Модель камеры | ТМК-200-7.10.20э | ТМК-200-10.12.20э | ТМК-200-10.15.20э | ТМК-200-15.20.20э |
| Габариты внутренние (рабочие), ГхШхВ, мм | 700 х 1000 х 2000 | 1000 х 1200 х 2000 | 1000 х 1500 х 2000 | 1500 х 2000 х 2000 |
| Максимальная рабочая температура, ˚С | 200 | 200 | 200 | 200 |
| Модель камеры | ТМК-200-10.10.20э | ТМК-200-15.12.20э | ТМК-200-15.15.20э | ТМК-200-20.20.20э |
| Габариты внутренние (рабочие), ГхШхВ, мм | 1000 х 1000 х 2000 | 1500 х 1200 х 2000 | 1500 х 1500 х 2000 | 2000 х 2000 х 2000 |
| Максимальная рабочая температура, ˚С | 200 | 200 | 200 | 200 |
| Модель камеры | ТМК-200-15.10.20э | ТМК-200-20.12.20э | ТМК-200-20.15.20э | ТМК-200-25.20.20э |
| Габариты внутренние (рабочие), ГхШхВ, мм | 1500 х 1000 х 2000 | 2000 х 1200 х 2000 | 2000 х 1500 х 2000 | 2500 х 2000 х 2000 |
| Максимальная рабочая температура, ˚С | 200 | 200 | 200 | 200 |
| Модель камеры | ТМК-200-12.9.15э | ТМК-250-27.10.20э | ||
| Габариты внутренние (рабочие), ГхШхВ, мм | 1200 х 900 х 1500 | 2700 х 1000 х 2000 | ||
Краткие характеристики
| Тип нагрева: | электрический, конвекционный (взрывозащищенный ТЭН) |
| Градиент температуры (неравномерность температуры по объему), °C: | ± 5,0 |
| Способ регулировки температуры сушки: | дискретный |
| Шаг регулировки температуры, °C: | 1,0 |
| Диапазон установки времени процесса, мин: | от 0 до 999 |
| Пульт управления взрывозащищенный: | IP65 |
| Шкаф управления общепромышленный: | АСУ с программируемым контроллером, дисплеем, USB-портом |
| Датчик температурный, шт. | 2 |
| Внутренняя обшивка: | оцинкованная сталь |
Возможные опции
+ Взрывозащищенный датчик аварийного открывания ворот
+ Сигнализатор довзрывоопасных концентраций
+ Автоматическая система пожаротушения
+ Увеличение максимальной рабочей температуры до 250˚С
+ Внутренняя обшивка из нержавеющая стали
