Гидравлические прессы для склеивания бруса Антей 170/210/270

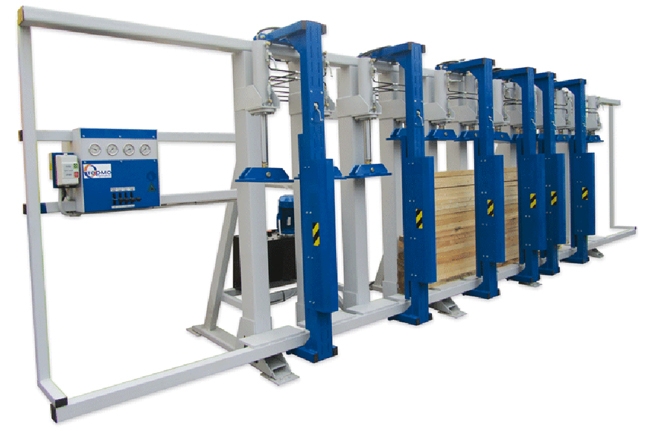

Тяжёлые гидравлические прессы модельного ряда Антей предназначены для изготовления деревянных клееных конструкций толщиной до 210 мм.
Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит опирающихся на балку из профильной трубы и косынки. Балка является нижней опорной направляющей для фронтальных прижимных блоков.



Фронтальные прижимные блоки установлены на верхнюю горизонтальную балку и перемещаются по ней на подшипниках с подпружиненной опорой, исключающей разрушение подшипников при работе цилиндров. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок.



Гидросистема приводится в действие гидростанцией, установленной на раме пресса. Пульт управления системы позволяет вводить в работу одновременно и последовательно: левую половину пресса, правую половину пресса, фронтальные прижимные блоки, все цилиндры одновременно, или каждые в отдельности.



Каждый вертикальный гидроцилиндр и фронтальный прижим оснащен краном для запирания. Это даёт возможность склеивать несколько пакетов различного размера одновременно. Усилие сжатия может регулироваться на всех блоках прессования одновременно, или каждом в отдельности. Выбранное давление фиксируется по показаниям манометра посредством гидрозамков. Для компенсации осадки пакета на левую и правую группы вертикальных гидроцилиндров установлены гидроаккмуляторы.



Гидравлический пресс для склеивания бруса Антей-170, технические характеристики:

Параметры Антей -170/3 Антей -170/6 Антей -170/9 Антей -170/12
максимальный размер пакета заготовок, мм 3'100х1'330х170 6'100х1'330х170 9'200х1'330х170 12'200х1'330х170
удельное давление при макс. размере бруса, кг/см2 11,92 12,11 11,24 12,11
суммарное усилие прессования, кгс 62'800 125'600 175'840 251'200
минимальная ширина заготовки (в станд. исполнении), мм 50 50 50 50
количество прессующих цилиндров, шт 5 10 14 20
номинал. давление каждого прессующего цилиндра, кг 12'560 12'560 12'560 12'560
ход штока прессующего цилиндра, мм 300 300 300 300
количество фронтальных прижимных блоков, шт 3 10 7 10
макс. давление прижимного блока, кг 2'200 2'200 2'200 2'200
количество цилиндров на прижимном блоке, шт 2 2 2 2
ход штока цилиндра прижимного блока, мм 120 120 120 120
мощность электропривода гидростанции, кВт 5,5 5,5 11 11
номинальное давление гидростанции, бар 160 160 160 160
габаритные размеры пресса, м 4,3 х 1,4 х 2,1 8,6 х 1,4 х 2,1 12,9 х 1,1 х 2,4 17,2 х 1,1 х 2,4



Гидравлический пресс для склеивания бруса Антей-210, технические характеристики:

Параметры Антей -210/6 Антей -210/12
максимальный размер пакета заготовок, мм
6'150х1'330х210
12'150х1'330х210
удельное давление при макс. размере бруса, кг/см2
11,8
11,9
суммарное усилие прессования, кгс
151'970
303'950
минимальная ширина заготовки (в станд. исполнении), мм
90
90
количество прессующих цилиндров, шт
8
16
номинал. давление каждого прессующего цилиндра, кг
19'000
19'000
ход штока прессующего цилиндра, мм
300
300
количество фронтальных прижимных блоков, шт
5
10
макс. давление прижимного блока, кг
2'200
2'200
количество цилиндров на прижимном блоке, шт
2
2
ход штока цилиндра прижимного блока, мм
120
120
мощность электропривода гидростанции, кВт
5,5
11
номинальное давление гидростанции, бар
200
200
габаритные размеры пресса, м
9,6 х 1,4 х 2,4
16,9 х 1,4 х 2,4



Гидравлический пресс для склеивания бруса Антей-270, технические характеристики:

Параметры Антей -270/6 Антей -270/9 Антей -270/12 Антей -270/15
максимальный размер пакета заготовок, мм
6'150х1'330х270
9'150х1'330х270
12'150х1'330х270
15'150х1'330х270
удельное давление при макс. размере бруса, кг/см2
11,4
11,5
11,6
11,6
суммарное усилие прессования, кгс
189'970
284'955
379'940
474'920
минимальная ширина заготовки (в станд. исполнении), мм
150
150
150
150
количество прессующих цилиндров, шт
10
15
20
25
номинал. давление каждого прессующего цилиндра, кг
19'000
19'000
19'000
19'000
ход штока прессующего цилиндра, мм
300
300
300
300
количество фронтальных прижимных блоков, шт
5
8
10
14
макс. давление прижимного блока, кг
2'200
2'200
2'200
2'200
количество цилиндров на прижимном блоке, шт
2
2
2
2
ход штока цилиндра прижимного блока, мм
120
120
120
120
мощность электропривода гидростанции, кВт
5,5
5,5
11
11
номинальное давление гидростанции, бар
200
200
200
200
габаритные размеры пресса, м
9,6 х 1,4 х 2,4
12,9 х 2,4 х 1,1
16,9 х 2,4 х 1,1
19,9 х 1,1 х 2,4

Гарантийное обслуживание: гарантийный срок 12 месяцев.
При заказе на дополнительное оборудование - скидка до 10%!

Производственная компания Термопроцесс выпускает широкий спектр прессов для бруса различных по своим характеристикам и назначению. Конфигурация и свойствапресса для бруса могут быть изменены (заказаны) по желанию Заказчика.
