Окрасочная камера с водяными завесами

Покрасочная камера с водяными завесами представляет собой высокотехнологичное оборудование, рассчитанное на интенсивную работу. Прогрессивная модульная конструкция изготовлена из оцин­кованной стали. Многоступенчатая система фильтрации позволяет достичь степени очи­стки воздуха до 97%. Равномер­ное рас­пределение воздушного потока в рабочей зоне дает возможность получать высококачественные по­крытия.

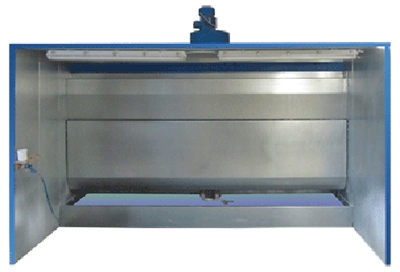

Окрасочная камера ОКВ стандарт

Фильтрующими элементами являются каскад водяных завес, форсуночный гидрофильтр и фильтры из нетканых материалов. Камеры могут быть поставлены как с навесной (стандарт), так и с поворотной водяной завесой на пневмоупорах (опция).

Стандартная комплектация

• Комплект изделий корпуса камеры из оцинкованной стали
• Комплект водяных завес
• Форсуночный гидрофильтр
• Электрический шкаф управления
• Люминесцентный светильник взрывозащищенный (Чехия)
• Вентилятор (во взрывозащищенном исполнении)
• Циркуляционный насос из нержавеющей стали
• Комплект фильтров из нетканых материалов
• Полиуретановый герметик
• Комплект крепежных элементов (ручки, болты, гайки)
• Комплект технической документации
• Упаковка в ящик

Дополнительные опции

• Приточный пленум
• Дополнительный светильник
• Система боковых водяных завес
• Вентиляторы с увеличенной производительностью
• Поворотная водяная завеса на пневмоупорах
• Исполнение водяных завес из нержавеющей стали
• Фильтровальная установка УФ-1



Глубина рабочей зоны 0,2 м

ОКВ 0210.10

ОКВ 0310.10

ОКВ 0410.10

ОКВ 0510.10

ОКВ 0610.10

Ширина рабочей зоны, мм

2000

3000

4000

5000

6000

Ширина корпуса, мм

2100

3100

4100

5100

6100

Глубина корпуса, мм

2000

Глубина рабочей зоны, мм

1220

Высота с вентилятором, мм

3200

Производительность вентилятора, м3/час

4800

7100

9300

14200

14200

Мощность вентилятора, кВт

1,5

2,2

4

2х2,2

2х2,2

Стандартный комплект светильников, Вт

2х36

2х58

2х36-2 шт

2х58-2 шт

2х58-2 шт



Глубина рабочей зоны 0,7 м

ОКВ 0215.10

ОКВ 0315.10

ОКВ 0415.10

ОКВ 0515.10

ОКВ 0615.10

Глубина рабочей зоны 1,2 м

ОКВ 0220.10

ОКВ 0320.10

ОКВ 0420.10

ОКВ 0520.10

ОКВ 0620.10

Глубина рабочей зоны 1,7 м

ОКВ 0225.10

ОКВ 0325.10

ОКВ 0425.10

ОКВ 0525.10

ОКВ 0625.10

Глубина рабочей зоны 2,2 м

ОКВ 0230.10

ОКВ 0330.10

ОКВ 0430.10

ОКВ 0530.10

ОКВ 0630.10

Глубина рабочей зоны 2,7 м

ОКВ 0235.10

ОКВ 0335.10

ОКВ 0435.10

ОКВ 0535.10

ОКВ 0635.10

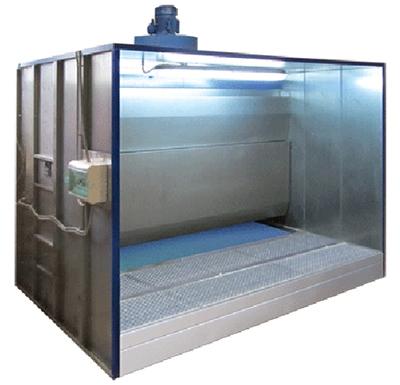

Окрасочная камера ОКВ с активным водяным полом

Фильтрующими элементами являются каскад водяных завес, форсуночный гидрофильтр, активный водяной пол и фильтры тонкой очистки. Модульный водяной пол с принудительной циркуляцией воды, высотой всего 290 мм, позволяет организовать углублённое рабочее пространство и красить изделия разных габаритов.



Стандартная комплектация

• Комплект деталей корпуса камеры из оцинкованной стали
• Комплект крепежа (ручки, болты, гайки)
• Система навесных водяных завес
• Форсуночный гидрофильтр
• Циркуляционный насос дренажного типа из нержавеющей стали
• Активный водяной пол
• Вентилятор взрывозащищенный, двигатель вентилятора взрывозащищенный
• Люминесцентный светильник взрывозащищенный IP65 (Чехия)
• Электрический шкаф управления IP65
• Полиуретановый герметик
• Транспортная упаковка в ящик

Дополнительные опции

• Приточный пленум
• Дополнительный светильник
• Система боковых водяных завес
• Вентиляторы с увеличенной производительностью
• Поворотная водяная завеса
• Исполнение водяных завес из нержавеющей стали
• Фильтровальная установка УФ-1



Глубина рабочей зоны 1,2 м

ОКВ 0220.81

ОКВ 0320.81

ОКВ 0420.81

ОКВ 0520.81

ОКВ 0620.81

Ширина рабочей зоны, мм

2000

3000

4000

5000

6000

Ширина корпуса, мм

2100

3100

4100

5100

6100

Глубина корпуса, мм

2000

Глубина рабочей зоны, мм

1220

Высота с вентилятором, мм

3200

Производительность вентилятора, м3/час

4800/1,5

7100/2,2

9300/4

14200/2,2-2 шт

14200/2,2-2 шт

Мощность насоса, кВт

0,55

1,1

1,1

1,1

1,1+0,55

Стандартный комплект светильников, Вт

2х36

2х58

2х36-2 шт

2х58-2 шт

2х58-2 шт



Глубина рабочей зоны 1,7 м

ОКВ 0225.81

ОКВ 0325.81

ОКВ 0425.81

ОКВ 0525.81

ОКВ 0625.81

Глубина рабочей зоны 2,2 м

ОКВ 0230.81

ОКВ 0330.81

ОКВ 0430.81

ОКВ 0530.81

ОКВ 0630.81

Глубина рабочей зоны 2,7 м

ОКВ 0235.81

ОКВ 0335.81

ОКВ 0435.81

ОКВ 0535.81

ОКВ 0635.81

Глубина рабочей зоны 3,2 м

ОКВ 0240.81

ОКВ 0340.18

ОКВ 0440.81

ОКВ 0540.81

ОКВ 0640.81




















Окрасочная камера, оснащенная водяными завесами, обеспечивает наивысший уровень чистоты благодаря отсутствию пыли в области, где происходит окрашивание предметов. Благодаря такому гидрофильтру из зоны распыления удаляются все частицы пыли и краски, а окрасочный аэрозоль не расходится по другим помещениям.

Особенности

Окрасочные камеры с водяными завесами используются при покраске деталей и изделий лакокрасочными составами на разной основе, а также при работе с органическими и неорганическими растворителями. Равномерное распределение краски и чистые поверхности обеспечивают получение глянцевого покрытия высокого качества. Таким оно остается долгие годы.

Также благодаря водяной завесе:

  • улучшаются условия работы;
  • окружающее пространство остается чистым;
  • повышается безопасность работников.

В том числе гидрофильтр уменьшает количество краски, которая оседает на стенках камеры и в воздухе. В результате сокращаются расходы на материалы и сводятся к минимуму отходы. А еще исключается риск взрыва и возгорания, которые связаны с концентрацией веществ, способных воспламеняться. Кроме всего прочего, устройства позволяют держать под контролем влажность и температуру внутри бокса. Это очень важно в плане создания наилучших условий для нанесения лакокрасочного состава. Благодаря этому на поверхности изделия не будет скапливаться конденсат и не появятся пузыри.

Компания «Термопроцесс инжиниринг» реализует профессиональное оборудование для покраски и сушки, оснащенное качественными комплектующими. Для изготовления модульных конструкций используется надежная оцинкованная сталь и применяется многоступенчатая фильтрация, которая максимально эффективно очищает воздух (до 97%). Обращайтесь — заказать у нас окрасочную камеру можно как со стандартной водяной завесой, так и с поворотной, способной вращаться на поворотном столе. Звоните, чтобы получить подробные консультации и оформить заказ!
